Uma bomba dosadora é usada para adicionar volumes pequenos, mas precisos (doses) de um concentrado líquido ou em pó a outros fluxos de fluido, como tanques ou recipientes de água potável. As bombas dosadoras também são chamadas de bombas de dosagem e bombas de dosagem. Uma bomba dosadora deve ser capaz de fornecer líquido com uma precisão de mais de 3% em uma ampla faixa de pressões de descarga.

Uma bomba dosadora de diafragma é uma bomba de deslocamento positivo projetada para operar como uma bomba de dosagem proporcional. Ela usa um diafragma flexível no lugar de um pistão para alterar o volume da câmara da bomba para aumentar e diminuir a pressão no fluido interno.

Uma bomba dosadora de diafragma funciona exatamente como uma bomba de pistão. A água impulsiona o diafragma para cima e para baixo. O êmbolo é fixado ao diafragma, que bombeia o produto para o fluxo principal de água. Na saída, o volume de um produto dosado é proporcional ao volume de água de acionamento.

As bombas dosadoras são necessárias em muitos setores, incluindo tratamento de água, processamento químico e aplicações de saúde animal. O concentrado pode ser qualquer coisa, desde fertilizantes, aditivos para tratamento de água e medicamentos. A principal aplicação de uma bomba dosadora de diafragma é o tratamento de água potável no setor aviário. Ele também é usado para a dosagem precisa de, por exemplo, fertilizantes e medicamentos em pequenas empresas agrícolas. Isso permite que a bomba inicie em um fluxo e pressão muito baixos, mesmo se estiver usando uma torneira, um poço ou água de superfície.

Princípio de funcionamento da bomba dosadora de diafragma

Instalada diretamente na linha de abastecimento de água, a bomba dosadora de diafragma opera usando a pressão da água como fonte de energia. A água ativa a bomba, que absorve a porcentagem necessária de concentrado dosado.

Dentro da bomba dosadora de diafragma, o concentrado é misturado com a água. A pressão da água força a solução rio abaixo. A dose de concentrado é diretamente proporcional ao volume de água que entra na bomba dosadora de diafragma. Isso ocorre independentemente das variações de fluxo ou pressão que possam ocorrer na linha principal.

Dicas de instalação da bomba dosadora de diafragma

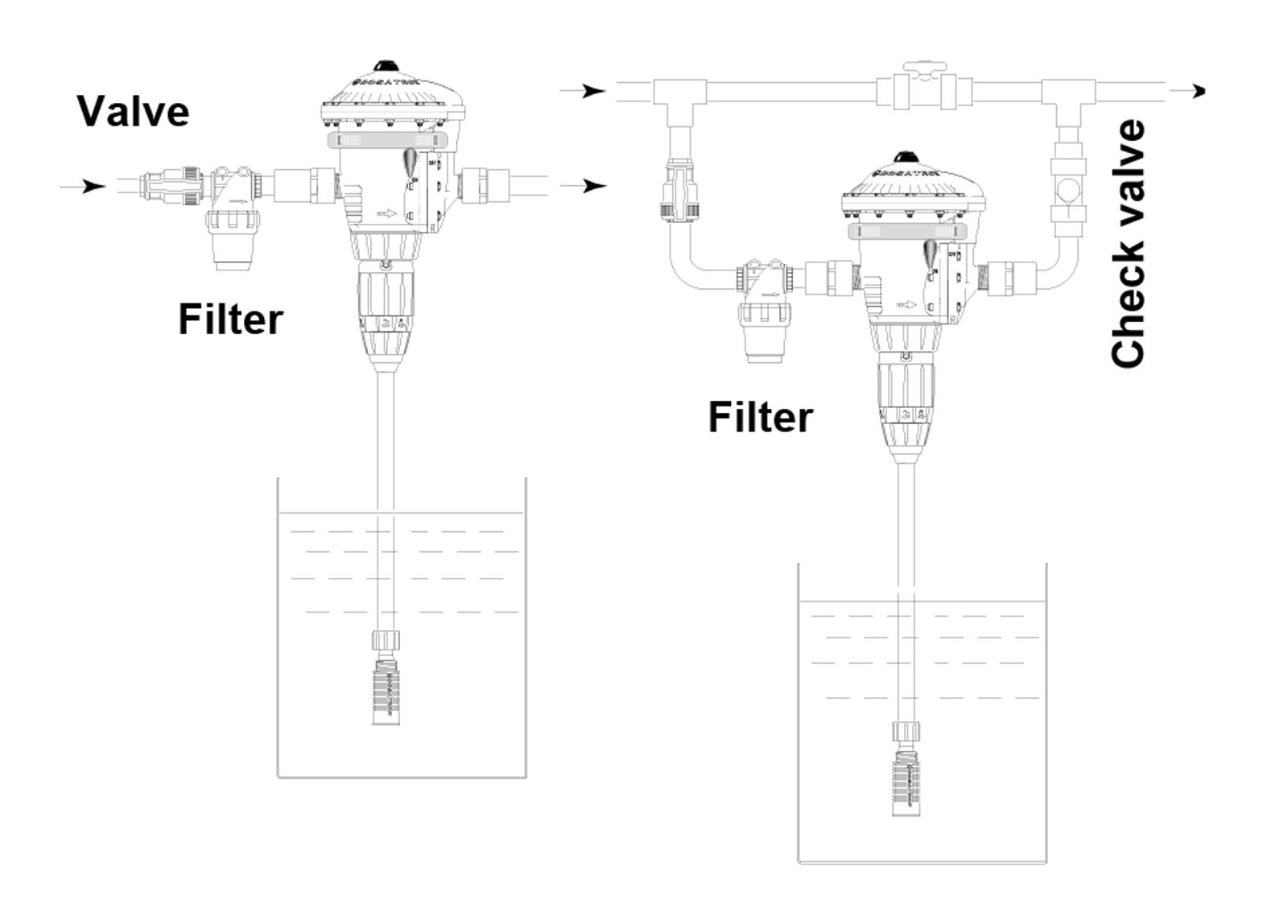

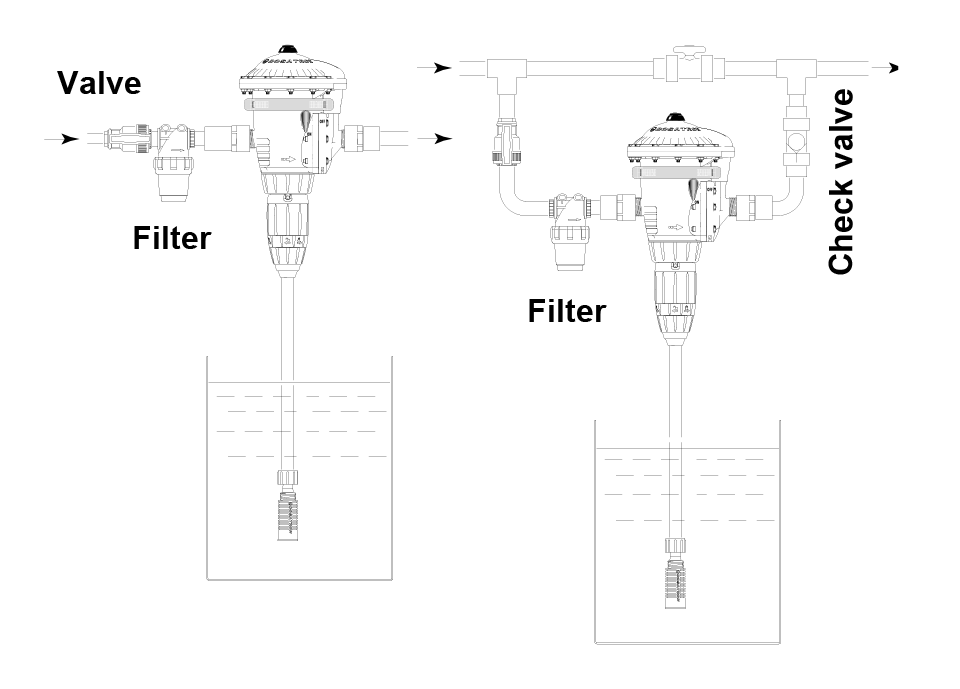

A bomba dosadora de diafragma pode ser conectada à linha de água principal diretamente ou em um by-pass. Para prolongar a vida útil da bomba, é recomendável instalar um filtro (por exemplo, de 300 mesh - 60 mícrons, dependendo da qualidade da água) antes da bomba. Isso é imprescindível se a água contiver impurezas ou partículas, especialmente se a água for proveniente de um poço.

Um filtro é recomendado e necessário para que a garantia seja válida.

diaphragm metering pump installation hint

IMPORTANTE

Não coloque o filtro do tubo de sucção no fundo do recipiente da solução de estoque. O filtro deve ser suspenso a pelo menos 10 cm [4"] acima do fundo do tanque para evitar a sucção de partículas insolúveis que possam danificar o conjunto de injeção. Não coloque o filtro no chão.

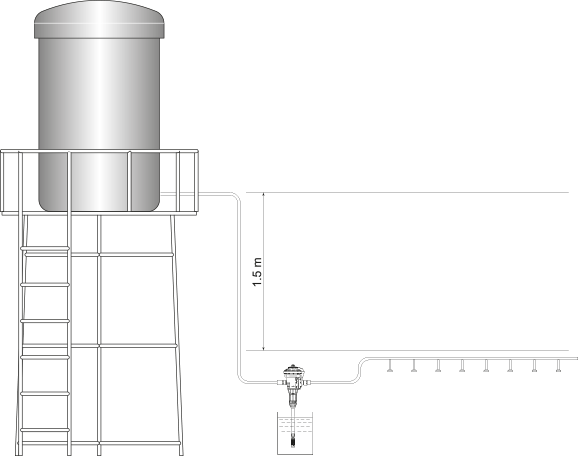

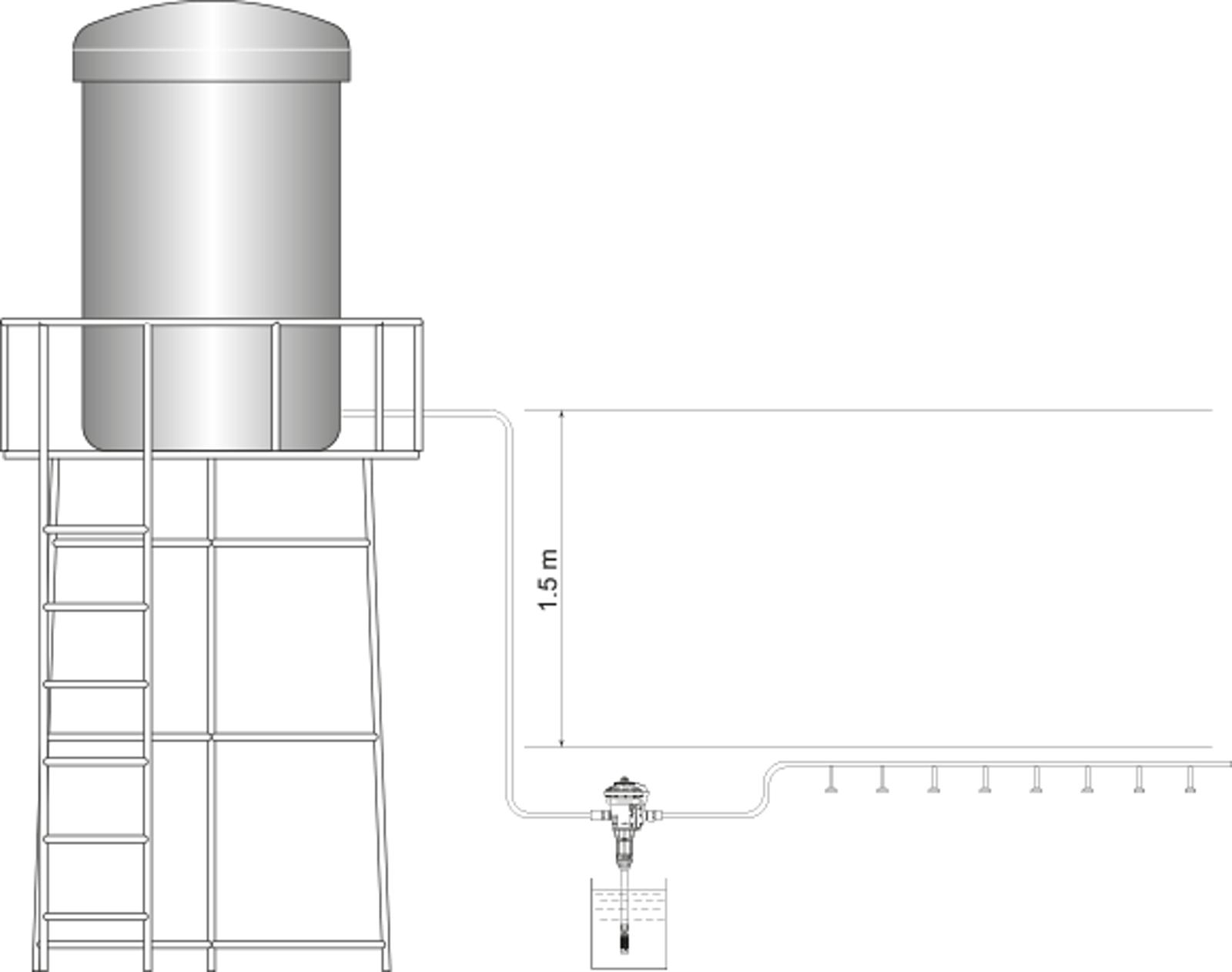

Instalação para operação por gravidade

Para alimentar e operar a bomba usando a pressão que a gravidade impõe aos fluidos, siga estas recomendações.

De acordo com o tipo de instalação e o fluxo de água necessários, forneça pelo menos 1,5 metro para a cabeça hidráulica. Leve em conta a perda de pressão dos componentes da instalação, como filtro, comprimento das mangueiras, válvulas de retenção, etc.

diaphragm metering pump installation tip

Manutenção da bomba dosadora de diafragma

Ao usar produtos solúveis a serem dissolvidos, recomenda-se desmontar regularmente toda a parte de dosagem.

Se for difícil remontar, enxágue cuidadosamente todas as peças da parte de dosagem com água e recoloque-as depois de lubrificar a vedação com um lubrificante de silicone.

Antes de colocar a bomba dosadora de diafragma em funcionamento após um período sem uso, remova o conjunto de pistão e vedação e deixe-o de molho em água morna < 40° C [104° F] por alguns minutos. Isso dissolverá todos os depósitos.

Este tutorial em vídeo tem o objetivo de ajudá-lo a realizar a manutenção da bomba dosadora de diafragma DIA4AL .

O nível de dificuldade deste tutorial é de aproximadamente : 3/5 (normal).

Uma manutenção muito simples e rápida para aumentar a resistência de sua bomba dosadora de diafragma.Em caso de dúvidas, entre em contato com o seu distribuidor .

Para obter mais informações, assista a todos os nossos vídeos em nosso site dedicado dosatron.tv.

Explicação da tecnologia de bombas dosadoras de diafragma

Com sua faixa de vazão de 4,5 a 2500 l/h e uma taxa de dosagem de 1 a 4%, t a bomba dosadora de diafragma ( DIA4AL ) é a solução ideal para aplicações de saúde animal.

Essa tecnologia também é ideal para condições de pressão de água muito baixa ao usar sistemas de água de tanque coletor. Graças à sua alta capacidade de dosagem de 4%, você garantirá uma boa solubilidade da maioria dos pós orais em seu tanque de solução de estoque.

Com base na tecnologia de diafragma, o motor DIA4AL tem uma vida útil excepcional, mesmo com água carregada de minerais e operação com carga pesada. O DIA4AL tem o menor custo de manutenção do motor do mercado.

A injeção externa dos aditivos disponíveis também pode proteger o motor contra possíveis efeitos de corrosão.

Nossa especialista no mercado de saúde animal Angèle Suzanne apresenta nossa bomba dosadora de diafragma, a DIA4AL para baixas vazões e baixas pressões.
